Uspostavljena ispitna linija i provedena eksperimentalna istraživanja na latentnom spremniku topline
U svrhu istraživanja na latentnom spremniku topline uspostavljen je ispitni sustav u koji je ugrađen spremnik latentne topline i povezan s postojećim sustavom obnovljivih izvora energije. Ispitni sustav ugrađen je u Laboratoriju za toplinska mjerenja Zavoda za termodinamiku i energetiku Tehničkog fakulteta Sveučilišta u Rijeci.
Konstruiran je latentni spremnik topline vertikalne izvedbe tipa „cijevi u plaštu“ koji sadrži 19 ravnih orebrenih cijevi od kojih svaka ima 8 uzdužno postavljenih lamela razmaknutih pod kutem od 45°. Izmjena topline u latentnom spremniku vrši se između radnog medija i akumulatora topline tj. parafina RT 25 koji omogućuje pohranjivanje latentne topline taljenja.
Sastavni dijelovi sustava su dizalica topline voda-voda učina 18 kW, dva inercijska spremnika volumena 300 l, cjevovod radnog medija te ispitna zona s hidrauličkom regulacijom ulazne temperature radnog medija u spremnik i ugrađenom mjernom opremom.
![regulacija latentni.PNG](/media/filer_public_thumbnails/filer_public/dd/5d/dd5dc10b-cbc7-4f5e-9702-97c073a806db/regulacija_latentni.png__1313x580_q92_crop_subsampling-2_upscale.png)
Dio sekundarnog kruga grijanja/hlađenja latentnog spremnika topline s pripadajućom regulacijskom opremom
![latentni spremnik.png](/media/filer_public_thumbnails/filer_public/34/16/3416bfac-e8e8-425e-b4b2-1c011c577eb9/latentni_spremnik.png__382x649_q92_crop_subsampling-2_upscale.jpg)
Latentni spremnik sa sustavom za prikupljanje i obradu podataka mjerenja
Proveden je niz mjerenja za vrijeme procesa taljenja i skrućivanja akumulatora topline za različite ulazne temperature vode. Za istraživanje procesa taljenja korišten je raspon ulaznih temperatura vode između 37 i 42 °C, a za istraživanje procesa skrućivanja između 7 i 13 °C.
Prilagođena ispitna linija i provedena eksperimentalna istraživanja na cijevnim lamelnim izmjenjivačima topline
U okviru cilja projekta Povećanje učinkovitosti izmjenjivača topline istraživanjem optimalnih pogonskih uvjeta prilagođena je ispitna linija za izmjenjivače topline i provedena su eksperimentalna istraživanja utjecaja pogonskih uvjeta na izmjenu topline u cijevnim lamelnim izmjenjivačima topline.
Ispitna linija prilagođena je na način da su u postojeći ispitni sustav ugrađena još dva cijevna lamelna izmjenjivača topline.
U ispitnim zonama izmjenjivača topline postavljeni su mjerni osjetnici za mjerenje ulaznih i izlaznih temperatura zraka i vode, anemometri za mjerenje brzina strujanja zraka ispred i iza izmjenjivača topline u zračnom kanalu i diferencijalni manometri za mjerenje pada tlaka.
![mjerni kanal termoparovi paolo.PNG](/media/filer_public_thumbnails/filer_public/e1/0d/e10d661b-daec-4dce-9939-c917f7dff5c7/mjerni_kanal_termoparovi_paolo.png__1350x748_q92_crop_subsampling-2_upscale.png)
Ugrađeni cijevni lamelni izmjenjivači topline s mjernom opremom
Mjerenja su provedena za jednoliki i nejednolike profile ulaznih brzina strujanja zraka za odabrani maseni protok zraka te različite protoke vode u rasponu od 800 do 3100 kg/h. Također mjerenja su vršena za različite ulazne temperature vode u rasponu od 40 do 60 °C.
Uspostavljena ispitna linija i provedena eksperimentalna istraživanja na lamelnom izmjenjivaču topline s mikrokanalima
Temeljem projektnog prijedloga i nabavljene opreme, uspostavljen je ispitni sustav za provedbu eksperimentalnog istraživanja utjecaja geometrije na izmjenu topline, s ugrađenim mjernim osjetnicima i davačima.
Ispitni sustav za provedbu eksperimentalnog istraživanja uspostavljen je u Laboratoriju za toplinska mjerenja Tehničkog fakulteta u Rijeci. Koristi se zračni tunel otvorenog tipa. Sastavni dijelovi ispitnog sustava su tlačna klimatizacijska jedinica, zračni kanali, cjevovod radnog medija te ispitna zona u koju se ugrađuju ispitivani izmjenjivači topline.
Ispitna zona izmjenjivača topline na strani zraka opremljena je poljem temperaturnih osjetnika ispred i iza izmjenjivača topline, setom od četiri toplonitna anemometra za mjerenje brzina zraka ispred i iza izmjenjivača topline, kao i diferencijalnim manometrom za mjerenje pada tlaka zraka prolaskom kroz izmjenjivač. Dodatni diferencijalni manometar priključen je na mjernu prigušnicu (blendu) u svrhu određivanja protoka zraka u ispitnoj zoni.
Na strani vode izgrađen je sekundarni krug grijanja/hlađenja sa svom pratećom regulacijskom opremom i armaturom.
Za prikupljanje i pohranu podataka, na ispitni sustav je priključen modularni univerzalni sustav za akviziciju podataka.
Mjerenja na lamelnom izmjenjivaču topline s mikrokanalima provedena su za širi raspon temperatura i brzina strujanja zraka i vode. Mjerenja su provedena za ulazne brzine strujanja zraka u rasponu od 0,5 do 5 m/s i ulazne brzine strujanja vode u rasponu od 0,05 do 1 m/s. Ulazne temperature zraka i vode bile su unutar raspona od 2 do 67 °C.
![20170706_132110_001.jpg](/media/filer_public_thumbnails/filer_public/b2/c4/b2c4bfb8-0d9d-4a96-b80a-89784401ab8b/20170706_132110_001.jpg__4608x3456_q92_crop_subsampling-2_upscale.jpg)
Lamelni izmjenjivač topline s mikrokanalima
![mjerna linija.PNG](/media/filer_public_thumbnails/filer_public/ac/37/ac3746aa-a7f8-4026-9c1a-6089be7dd9e9/mjerna_linija.png__557x421_q92_crop_subsampling-2_upscale.jpg)
Ispitna zona s ugrađenim izmjenjivačem topline
![pozicije termoparova HR 2.png](/media/filer_public_thumbnails/filer_public/0d/0e/0d0e4ffd-5845-4cdb-84c1-ccfe619f37f8/pozicije_termoparova_hr_2.png__1521x651_q92_crop_subsampling-2_upscale.jpg)

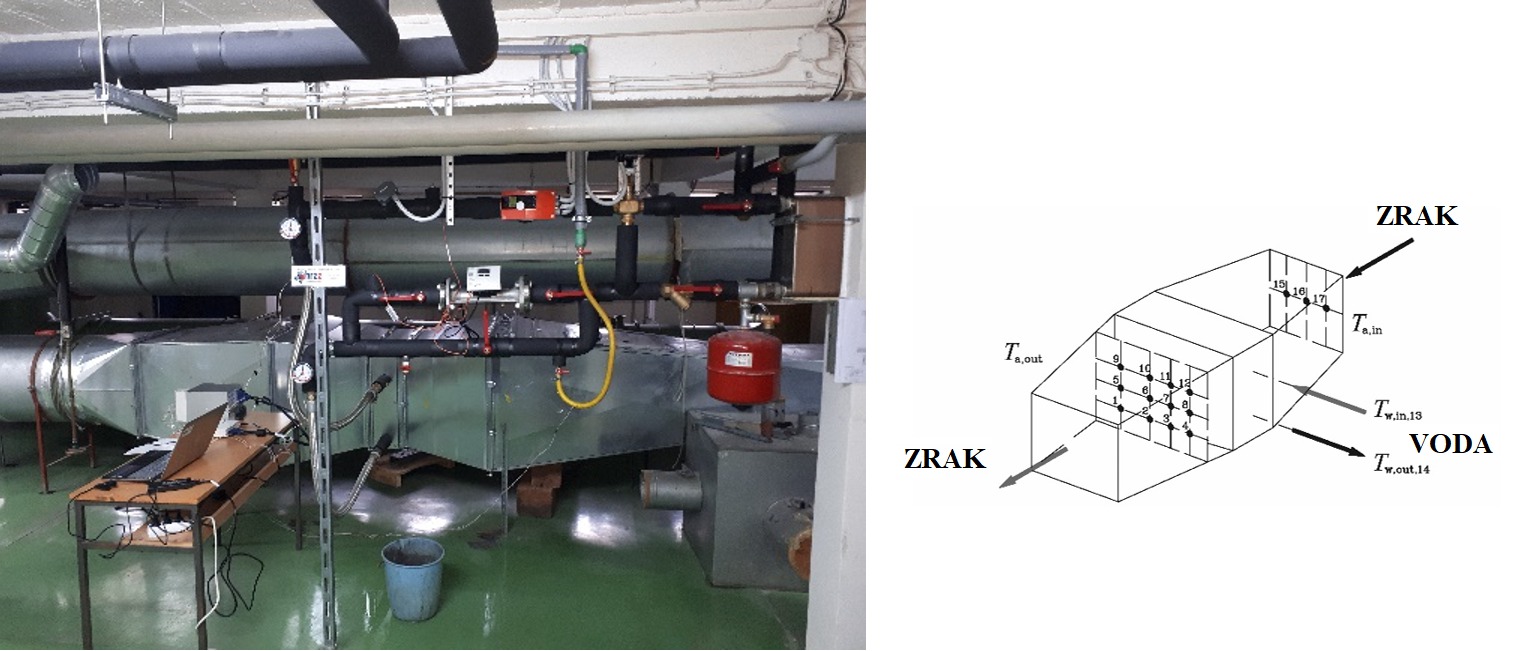

Ispitna zona i pozicije termoparova postavljenih u zračnom tunelu
![anemometri i blenda 2.png](/media/filer_public_thumbnails/filer_public/12/8f/128fed2e-4468-452c-9b00-eecc42f462a0/anemometri_i_blenda_2.png__5880x2520_q92_crop_subsampling-2_upscale.png)
Mjerni osjetnici za mjerenje brzina i diferencijalnog tlaka
![sustav za akviziciju podataka 2.png](/media/filer_public_thumbnails/filer_public/16/a3/16a3f41d-8d66-412b-909b-3ae732870f53/sustav_za_akviziciju_podataka_2.png__344x257_q92_crop_subsampling-2_upscale.png)
Sustav za akviziciju podataka
